产品名称：风力发电组合式变压器

产品概述

风能是太阳辐射下空气流动所形成的。风能与其它能源相比,具有明显的优势,它蕴藏量大,是水能的10倍,分布广泛,用不枯竭,对交通不便、远离主干电网的岛屿及边远地区尤为重要。目前,我国政府已经将节能减排和开发新能源提高到前所未有的战略高度。当前风力发电已成为新能源的重要力量。为了配合国家风力发电的需要,我公司开发出两个系列风力发电用变压器。

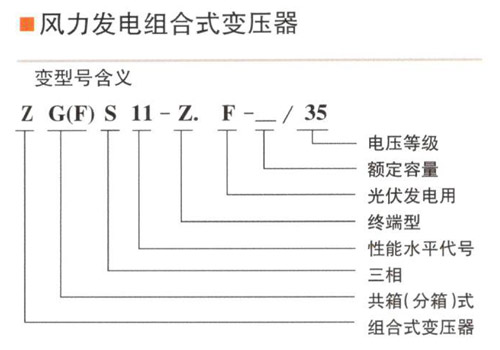

ZG(F)SF11-Z.F- /35系列三相双绕组无励磁调压风力发电组合式变压器。

该系列产品将变压器、油浸式负荷开关及高压熔断器安装在油箱内,利用变压器油作为整个产品的绝缘介质和散热介质，低压侧配置必要的电器保护元件。具有运行可靠体积小,重量轻和安装使用方便等优点。

正常使用环境条件及用途

海拔高度:2000m

环境温度范围:- 45C +45C户外风速:≤35m/ s

相对湿度:日平均值≤95%,月平均值:≤90%

安装地点:安装在无火灾,爆炸危险，严重污秽,化学腐蚀及剧烈震动的场所

超出以上正常使用环境条件，用户可与本公司协商解决

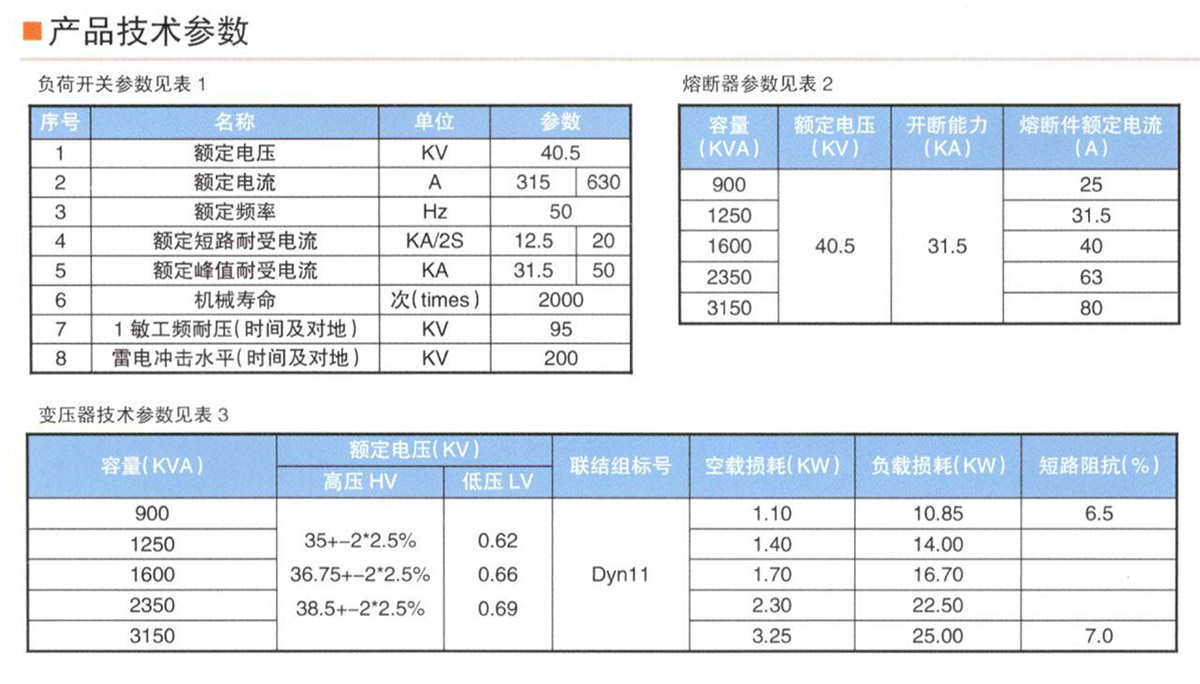

适用于50Hz,35kY级风力发电系统，变压器的额定容量为900- 3150kVA, 专用于风力发电

产品结构特点

产品分变压器、高压室和低压室三部分,成“品”字形结构变压器性能水平符合新型S11型标准要求

全封闭结构,安全可靠，结构合理紧凑，外形美观，体积为普通预装式变电站的1/3,减少占地面积具有良好的防腐能力，能有效防止风沙、雨雪和盐雾侵蚀

高压侧采用避雷器、油浸式二工位负荷开关和熔断器保护,熔断器为--体式保护熔断器高压侧的进出线壳采用瓷套管、干式套管或高压T形电缆插头

高压室和低压室隔离，箱体主要预装有:避雷器、负荷开关、变压器分接开关、保护熔断器、油面温度计、油位计、压力释放阀金

额放油阀等附件。低压侧配置690V主断路器，过电压保护器,并可成套设计安装自动化测量与智能控制系统。
